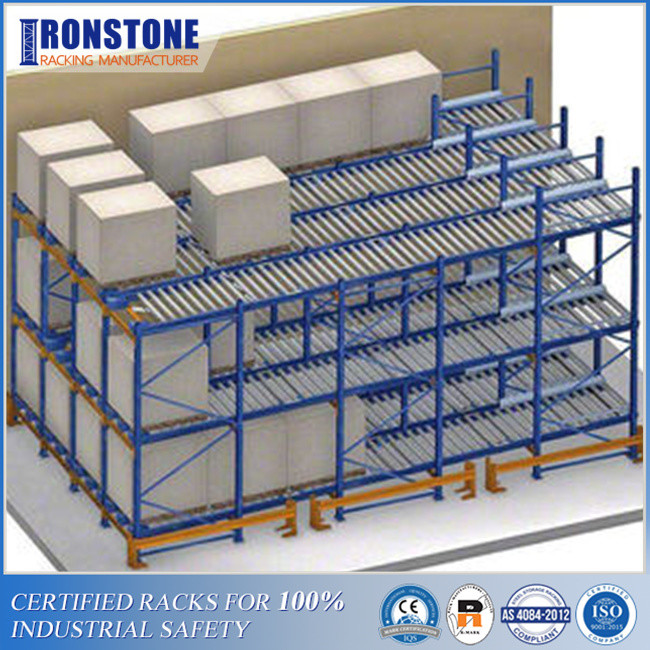

تدفق الكرتون هو شكل من أشكال الأرفف التي تستخدم تصميم الحمل الخلفي للتغذية بالجاذبية.تتكون كل وحدة من مدرج مائل واحد أو أكثر.يتم تحميل البضائع في مؤخرة كل مدرج.عند إزالة عنصر من الأمام ، ينزلق العنصر الموجود خلفه مباشرة إلى الأمام بدلاً من العنصر السابق.
يتم ترتيب موضع البضائع لحامل تدفق الكرتون بواسطة بكرات.يكون الموضع الأفقي لنهاية المخزون أعلى من موضع نهاية الالتقاط ، مما يشكل مستوى مائلًا من أعلى إلى أسفل.بشكل عام ، نصمم زاوية ميل تبلغ حوالي 5 درجات في المستوى الأفقي.وسيتم تصميم عدد الصواني في كل مستوى وفقًا لوزن البضائع على كل منصة نقالة.
تفاصيل نظام تدفق الأرفف البليت
| اسم الرف | نظام أرفف تدفق الجاذبية مع دوران سريع للمخزون |
| نوع الرف | التدفق الديناميكي مع دوران المخزون شبه الآلي |
| قسم تستقيم | الأحجام المخصصة ، الأقسام شائعة الاستخدام: 80 * 60 ، 90 * 60 ، 90 * 70 ، 100 * 70،120 * 95 |
| قسم الشعاع | الأحجام المخصصة ، المقاطع شائعة الاستخدام: 80 * 50/100 * 50 مم |
| مادة المنتج | فولاذ عالي القوة / فولاذ قياسي أمريكي |
| سعة التحميل | سعة تحميل مخصصة ، عادةً مع 1000/1500 كجم لكل حمولة منصة نقالة |
| طبقة التخزين | حسب الطلب ، 2-6 طبقات قابلة للتعديل |
| سمات | تناوب المخزون FIFO ، إدارة المخزون بسرعة وكفاءة |
| صقل الأسطح | الفولاذ المطلي بالمسحوق والمجلفن للحماية من التآكل |
نظرية

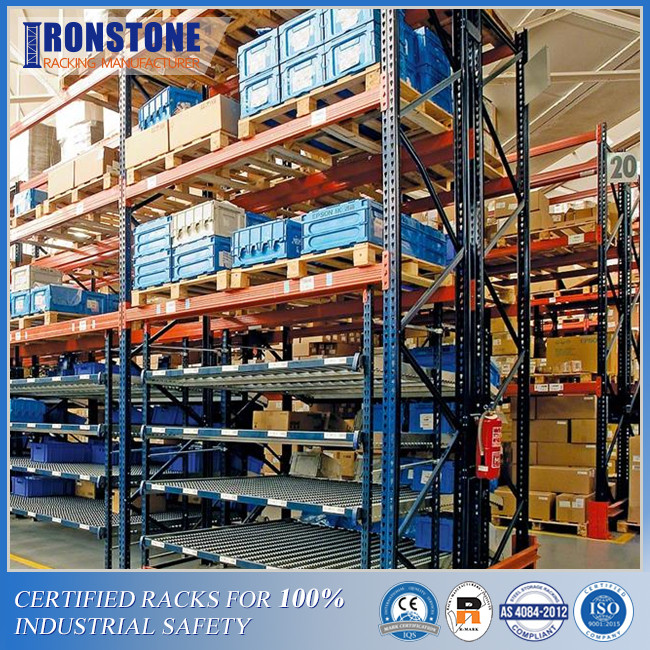

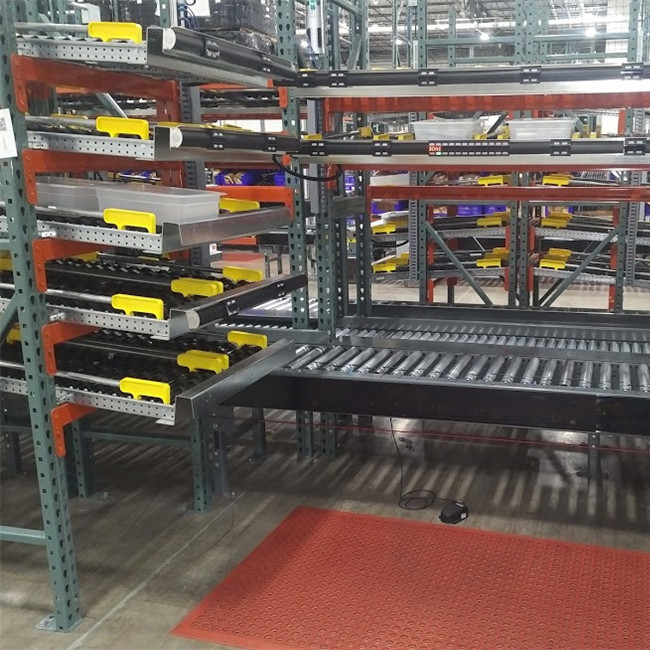

رف تدفق الكرتون هو أحد مشتقات رف تدفق الجاذبية.يشبه هيكلها رف البليت ، ولكن الاختلاف هو أن سكة الأسطوانة مثبتة على العارضة ، وأن السكة مائلة من 3 درجات إلى 5 درجات.
عند العمل ، سيتم استخدام الرافعة الشوكية لنقل البضائع إلى ميناء التحميل الخاص بالحامل ، وسوف تنزلق الشحنة تلقائيًا من المدخل إلى الطرف الآخر لميناء التحميل باستخدام وزنها.
يلاحظ

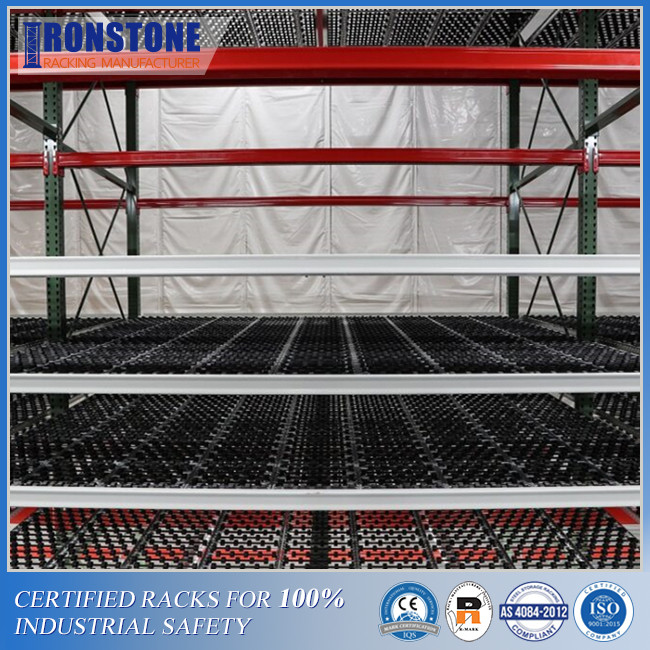

يتم توصيل الشريط الطليق للحامل مباشرة بالعارضة وشريط الدعم في المنتصف.يعتمد منحدر تركيب شريط التدفق على حجم ووزن الحاوية وعمق الرف ، وعادة ما يكون من 5٪ إلى 9٪.إذا كانت الحمولة ثقيلة ، فيمكن تركيب 3 إلى 4 أشرطة متدفقة على خط سكة حديد واحد.
إذا كانت السكة الحديدية طويلة ، فيمكن استخدام لوحة فاصلة لفصلها ، ويجب تركيب المكابح في نهاية البيك آب لإبطاء الحمولة من أجل تقليل التأثير.
مراقبة جودة المنتج
نحن نعلم أن الجودة تأتي من التفاصيل ، لذلك في كل عملية من عمليات إنتاج المنتجات وتصنيعها ، لدينا متطلبات ومراقبة صارمة.
* من اختيار المواد الخام ، نحن نستخدم مادة سبائك الصلب بدقة.هذه المادة لها خصائص فيزيائية جيدة للتبريد والتلطيف.علاوة على ذلك ، تتميز المادة نفسها بخصائص القوة العالية والمتانة العالية ، وبالتالي فإن المنتجات المصنوعة من هذه المواد لها أيضًا مثل هذه الخصائص.
*عملية تصنيع المنتج: لدينا معدات تصنيع متطورة (لدينا ما يقرب من 1000 مجموعة من القوالب الدقيقة لأجزاء مختلفة ، ولكل جزء خط إنتاج منفصل) في إنتاج المنتجات عن طريق تقنية التطريق لمرة واحدة.
*فحص المنتج: لدينا أكثر من 30 مجموعة من معدات فحص وإنتاج المنتجات المختلفة (لدينا معدات فحص واختبار المنتج الكاملة).بعد أن يتم اختبار إنتاج ومعالجة المنتجات بواسطة قوى شد وأحمال مختلفة وما إلى ذلك.لن تخرج المنتجات حتى اجتياز الفحص.
*ملصق المنتج: بعد الفحص ، سيتم تمييزه على المنتج وفقًا لقدرات التحميل والمواصفات المختلفة.
*ملاحظات المنتج: لكل منتج ، هناك تعليمات وملاحظات حول استخدام المنتج.
