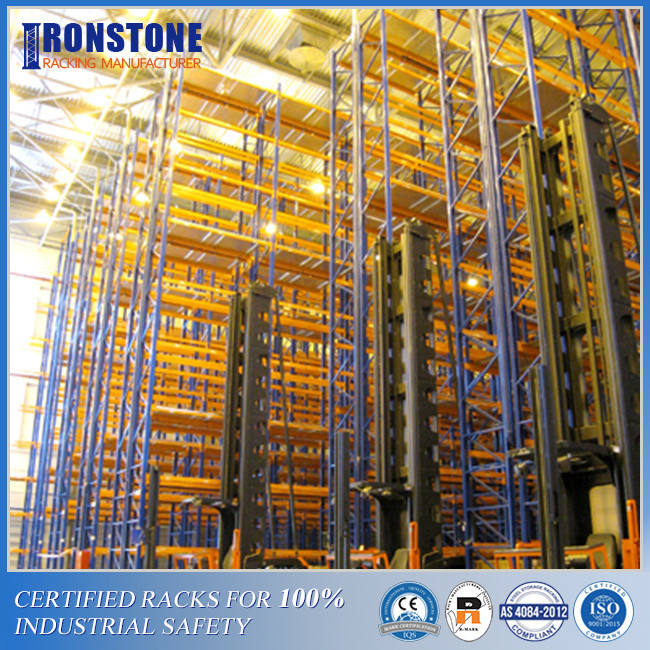

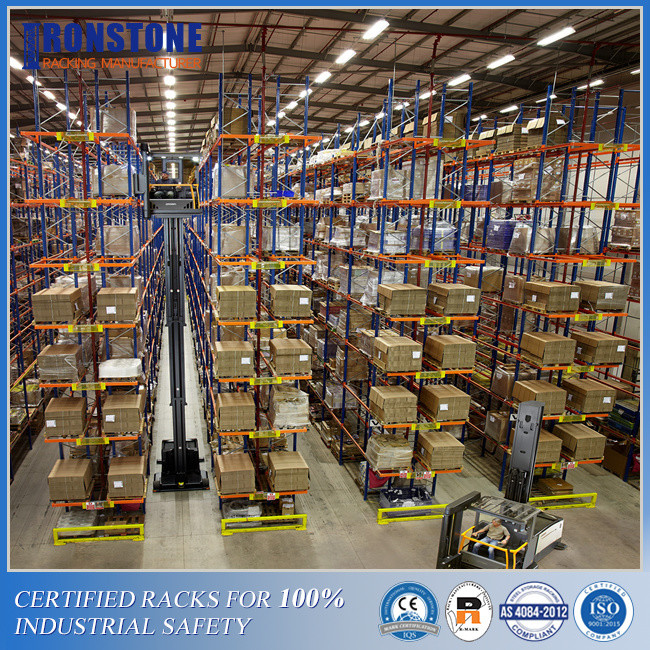

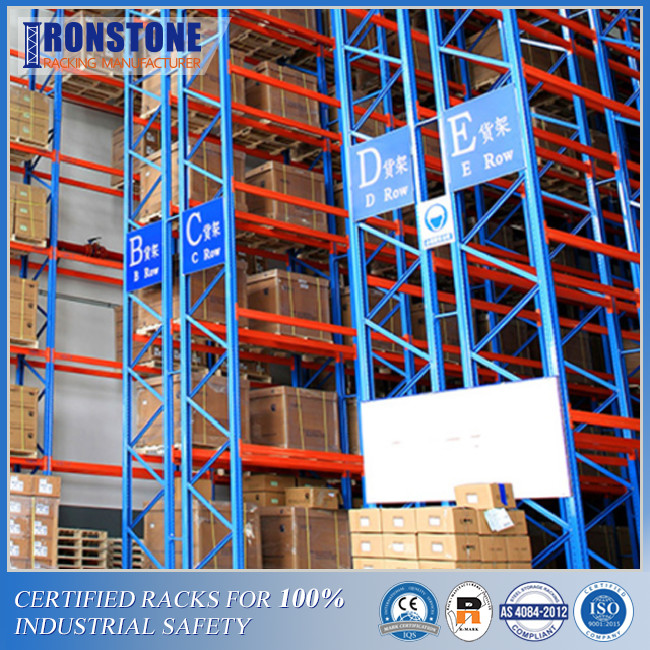

High Bay VNA Warehouse Pallet Racking بكثافة تخزين عالية
آراء موجزة
تتكون أنظمة الأرفف ذات الممرات الضيقة جدًا من نفس المكونات الأساسية مثل الأرفف من النوع الشائع ، ومع ذلك يتم تقليل عرض ممرات الوصول لشاحنات الوصول.يمكن استخدام أرفف VNA للقطف على مستوى الأرض باستخدام أجهزة المشي وشاحنات البليت والعربات.يبلغ عرض ممر أنظمة الأرفف النموذجية 108 - 132 ″ ، وهي قادرة على تحقيق ارتفاعات أكبر للرفوف أعلى من 24 قدمًا.
تفاصيل رفوف البليت VNA
| اسم | أرفف البليت ذات الممر الضيق للغاية | مادة |
لفة تشكيل الصلب صلب للانشاء |
| طبقات كل خليج | 2 ~ 15 طبقة لكل خليج | لون | لون مخصص حسب طلبات العميل |
| إطار تستقيم | ارتفاع مخصص | سعة التحميل | حسب الطلب: تراوحت من 500 ~ 3000 كجم لكل مستوى شعاع |
| عرض الشعاع | حسب الطلب: تراوحت من 1000 مم إلى 3900 مم | العمق المستقيم | حسب الطلب: تراوحت من 700 مم إلى 1500 مم |
| المعالجة السطحية | إيبوكسي مطلي أو صلب مجلفن لمنع التآكل | ||
| نوع الحزمة | فيلم بلاستيك مطاطي ، ورق مموج ، كرتون ، قضبان خشب رقائقي ، صناديق ، وشرائط معدنية ، العبوة المخصصة مسموح بها أيضًا | ||
| تجميع وتركيب | دعم التثبيت المجاني ، تتوفر تعليمات التجميع التفصيلية | ||
مزايا
1. في الغالب ، تم تصميم أنظمة أرفف الممرات الضيقة للغاية مع خليج مرتفع لاستخدام مساحة عمودية كاملة.
2. الاستثمار الأولي لـ VNA كبير نسبيًا مع فولاذ عالي الجودة ورافعات شوكية VNA خاصة لمناولة المواد.
3. ازدادت صعوبة العمل بالكامل لأن الرافعات الشوكية يجب أن تعمل في ممرات أضيق تتعامل مع الخلجان العالية.
4. عرض ممر VNA حوالي 8 'إلى 10' ، في حين أن عرض الممر لأنظمة أرفف البليت القياسية يتراوح عادة من 12 'إلى 14'.
5. انتقائية بنسبة 100٪ وإمكانية الوصول الكامل تمامًا مثل أرفف البليت الانتقائية التقليدية نظرًا لأن التكوين الأساسي يظل كما هو.
6. إطاعة دوران المخزون أولاً في / يخرج أولاً (FIFO) ، نظام VNA مناسب لعناصر الدوران السريع.
7. يمكن أن تعمل أنظمة VNA كوحدات تخزين أساسية لنظام ASRS ويمكن أيضًا ضغطها مع حلول التخزين الأخرى في مراكز التوزيع الكبيرة.
المكونات الرئيسية
إطارات تستقيم
* عمودين وعدة دعامات أفقية وقطرية.
* مطلي بالمسحوق أو المجلفن أو خلط الاثنين لمعالجة السطح.
* عدة فواصل للصفوف ضرورية لإطارين متجاورين لزيادة الاستقرار الهيكلي.
* تعد الألواح الأساسية الموسعة اختيارية لهيكل رف مرتفع معين أو في منطقة زلزالية.
أشعة
يتم تخصيص الحزم لنظام أرفف البليت ذات الممرات الضيقة للغاية بأحجام أقسام مختلفة وقدرات تحميل تلبي متطلبات التخزين المختلفة.
|
المكونات الرئيسية |
حجم القسم (مم) |
سمك (مم) |
مادة |
|
أعمدة تستقيم |
90 * 70 |
1.8 |
Q355B |
|
90 * 70 |
2.0 |
Q355B |
|
|
90 * 70 |
2.3 |
Q355B |
|
|
100 * 80 |
2.0 |
Q355B |
|
|
100 * 80 |
2.3 |
Q355B |
|
|
100 * 80 |
2.5 |
Q355B |
|
|
صندوق الحزم |
80 * 50 * 1.5 |
1.5 |
Q355B |
|
100 * 50 * 1.5 |
1.5 |
Q355B |
|
|
120 * 50 * 1.5 |
1.5 |
Q355B |
|
|
140 * 50 * 1.5 |
1.5 |
Q355B |
|
|
140 * 50 * 1.8 |
1.8 |
Q355B |
|
|
160 * 50 * 1.8 |
1.8 |
Q355B |
|
|
160 * 50 * 2.0 |
2.0 |
Q355B |
الحزام الناقل
قضبان التوجيه هي ملحقات أمان مهمة تختلف عن رف البليت التقليدي.لقد أدى الهيكل الأعلى إلى منع بعض مجال الرؤية من مشغلي الرافعة الشوكية ، لذا فإن تركيب قضبان التوجيه سيسهل مناولة المواد بشكل آمن وفعال.
قد يصبح نقص المساحة الكافية لتخزين السلع كتلة قد تبطئ نمو عملك.توفر لك أرفف البليت ذات الممرات الضيقة عالية الكثافة ، والتي توفر مساحة إضافية لمزيد من المنصات ، بديلاً أكثر اقتصادا مقارنة ببناء منزل حرب جديد.
في الوقت نفسه ، يتم الحفاظ على سير عمل المستودع وإنتاجيته بفضل الرافعات الشوكية VNA المحدثة باستمرار.إذا لم تكن متأكدًا مما إذا كان أرفف البليت VNA هو الخيار الصحيح لمنشأتك ، فيمكنك دائمًا اللجوء إلى مهندسي الأرفف المحترفين من Ironstone للاستشارات.
