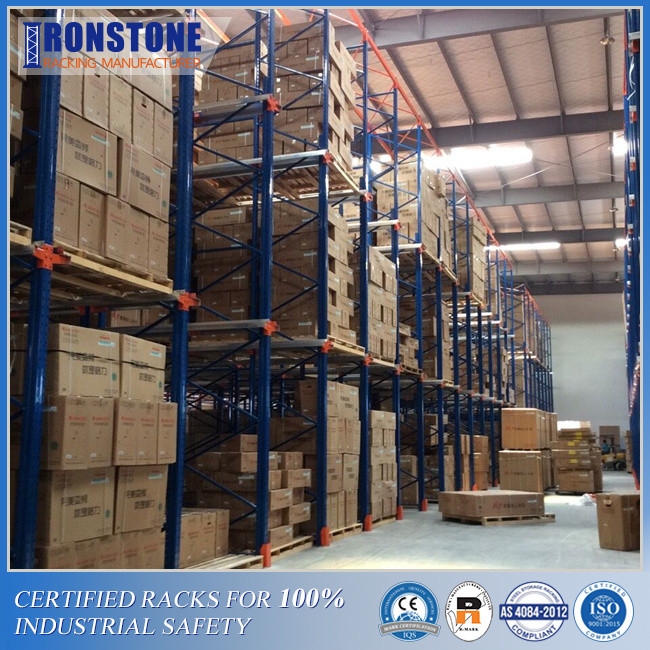

نظام أرفف البليت ذات سعة كبيرة للخدمة الشاقة لتخزين المنتجات المماثلة
رف البليت القابل للخدمة الشاقة موفر للغاية للتكلفة مع استخدام مساحة مكعبة عالية تستهدف المنتجات ذات الحجم الكبير مع وحدات SKU أقل.بالمقارنة مع رف البليت القياسي ، يمكن أن تزيد كثافة التخزين بأكثر من 75٪.فتحات التخزين في نفس الوقت عبارة عن ممرات تشغيل للرافعة الشوكية داخل هيكل الحامل مما يقلل بشكل كبير من هدر المساحة.
يسمح أرفف الدفع بمبدأ معالجة المواد Last-in / First-out مع هيكل الدفع الخاص به.في هذه الحالة ، تكون المنتجات بكميات كبيرة وأنواع أقل أكثر ملاءمة.
مواصفات أرفف البليت المدمجة
| نوع رف البليت | نظام أرفف ذات سعة كبيرة |
| لون الرف | نظام ألوان RAL ، مخصص حسب الحاجة |
| سعة التحميل | 1000 كجم - 2000 كجم لكل منصة نقالة ، تتوفر سعة تحميل مخصصة |
| مادة | الفولاذ المدلفن على البارد |
| التعامل مع المواد | مبدأ First in-Last out (FILO) |
| ملحقات الأمان | واقيات العمود ، أدلة الدخول ، واقيات الإطار |
| عنصر | إطار قائم (قائم ، دعامة أفقية ، دعامة قطرية) ، عوارض ، قضبان البليت |
إجراءات العمل
وضع: تدفع الرافعات الشوكية بأحمال البليت إلى حجرة الحامل في الوضع العميق بحرص وضع الأحمال على قضبان الدعم بدقة ⇒ الرافعات الشوكية ثم ترجع للخارج ببطء من هيكل الرف.تحدث عملية التخزين من الداخل إلى الخارج في كل ممر تخزين.
اختيار:سيتعين على الرافعة الشوكية رفع شوكتها إلى الارتفاع المناسب واختيار البليت المحدد من القضبان ، ثم تسليمها إلى نقاط معينة.
في نظام الأرفف المدمجة ، يمكن إدارة المخزون بشكل جيد حيث يمكن لكل ممر تخزين نوع واحد من منتج SKU الفردي.
هياكل الرفوف والمكونات الرئيسية

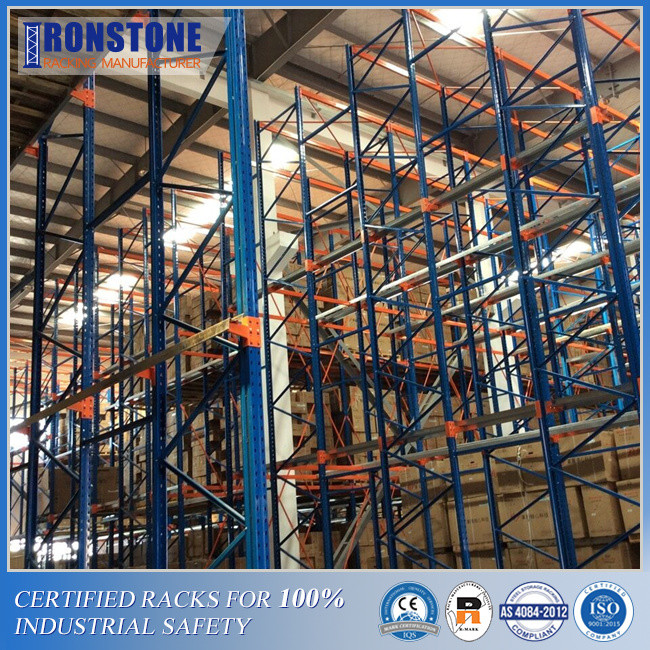

إطار تستقيم
كجزء رئيسي ، يمكن أن تكون الإطارات المستقيمة التي تحتوي على أعمدة ودعامات مطلية بالمسحوق أو مجلفنة من أقسام وأبعاد مختلفة تنطبق على متطلبات التخزين الخاصة للعملاء.
السكك الحديدية البليت
تدعم قضبان البليت المعدنية الأفقية الأحمال من 4 إلى 7 مستويات تخزين في كل خليج.
أعلى شعاع
في المستوى العلوي من الرفوف ، يتم استخدام الحزم العلوية لربط الإطارات المجاورة لإنشاء ممرات وخلجان تخزين صلبة.
أعلى تستعد وتستعد الظهر
يعمل كل من التدعيم العلوي والظهر على تقوية استقرار الهيكل.
كوربيلز
يمكن تقسيم Corbels المؤمنة إلى القوائم إلى محمل أحادي الجانب ومزدوج الجانب للوزن الموزع من قضبان البليت.
قضبان التوجيه الأرضية
قضبان التوجيه الأرضية ، تمامًا مثل تلك المستخدمة في أرفف VNA ، هي مكونات أمان فولاذية مثبتة على الأرض تهدف إلى فصل الرافعات الشوكية عن الرفوف.
أدلة دخول البليت وسدادات
في بداية كل ممر تخزين ، يتم إصلاح أدلة الدخول ذات التصميم المعدني المتوهج للوصول السلس والمريح إلى الخليج.في نهاية كل ممر منصة نقالة ، لا غنى أيضًا عن محطات توقف البليت الخلفية لإيقاف دفع الأحمال عن القضبان.
حامي تستقيم
يتم ضغط نظام القيادة في أرفف البليت بشكل كبير مع تخطيطات مواقع التخزين الأكثر كثافة بحيث يجب أن تتحرك الرافعة الشوكية ذهابًا وإيابًا على طول الممرات.هناك فرص كبيرة في أن تصطدم المركبات بالرفوف مما يزيد من احتمالية وقوع حوادث.للتعامل مع ذلك ، تم تصميم الواقيات العمودية في مقدمة العمود لمنع الاصطدام.
يتم استخدام نظام القيادة في أرفف البليت على نطاق واسع في تخزين الأغذية والمشروبات والمذكرات والتبغ وأيضًا صناعة المواد الكيميائية وصناعة الملابس.
يتم استخدام محرك الأقراص في رف البليت على نطاق واسع ، وهو عبارة عن أرفف عملية للغاية وفعالة من حيث التكلفة.
