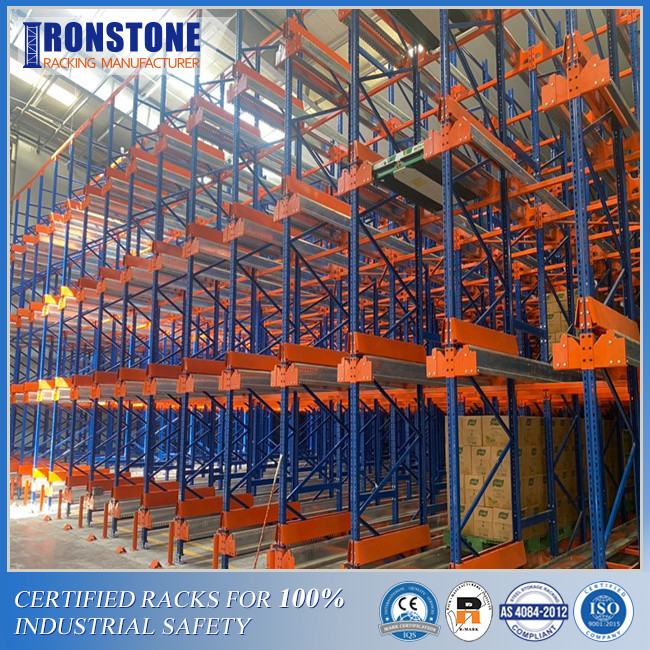

نظام أرفف البليت المكوك الراديوي عالي الضغط لتخزين المستودعات
نظام أرفف البليت الراديوي هو حل تخزين شبه آلي يعتمد على تخزين الممر ، ويجمع بين أنظمة تخزين Drive-in و Pushback و Live.يتم التحكم في منصة التحميل عن بعد من قبل المستخدم ويتم نقلها من ممر تخزين إلى آخر بواسطة مشغل الرافعة الشوكية.إنه ينقل البضائع بشكل مستقل عن طريق تحسين الممرات يدويًا أو تلقائيًا لمراحل التخزين والتحميل والتفريغ.
يعد نظام أرفف البليت للمكوك اللاسلكي مثاليًا لتخزين المنصات عالية الكثافة للمنتجات المرجعية ومنتجات التخزين السائبة.يقلل استخدام مكوك الراديو بشكل كبير من وقت المناورة لكل عملية ويحسن سعة التخزين للنظام المضغوط.يستخدم النظام مكوكات تتحرك بشكل مستقل عن الرفوف نفسها ، مما يعني عدم وجود حاجة لوصول الرافعات الشوكية إلى داخل ممرات التخزين.

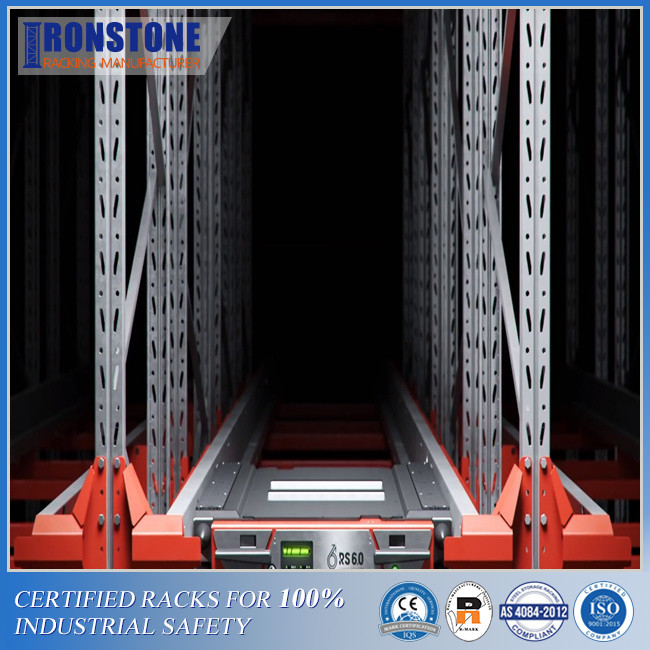

مواصفات عربة مكوك الراديو
|
غرض |
البيانات الأساسية |
ملاحظة |
|
|
يكتب |
نسخة عالية: TDRII-A-1012-1.5T |
|
|
|
البليت المناسب |
العرض: 1016 ملم العمق: 1219 ملم |
الدخول: 1016 ملم |
|
|
أقصى سعة تحميل |
1500 كجم كحد أقصى |
|
|
|
يتحرك |
سرعة |
Vmax فارغ: 1.5m / s ، Vmax ممتلئ: 1.0m / s |
|
|
التسريع |
≤0.5 م / ثانية 2 |
|
|
|
محرك |
محرك سيرفو بدون فرش: 48VDC 600W |
مستورد من امريكا |
|
|
سائق سيرفو |
سائق مؤازر بدون فرش |
مستورد |
|
|
يرفع |
ارتفاع الرفع |
40 ملم |
|
|
محرك |
محرك بدون فرش: 48VDC 500W |
مستورد من امريكا |
|
|
دقة تحديد الموقع |
وضع الحركة: جهاز استشعار الليزر |
ألمانيا P + F / SICK |
|
|
وضع البليت: جهاز استشعار الليزر |
ألمانيا P + F / SICK |
||
|
رفع المواقع: مفتاح القرب |
ألمانيا P + F |
||
|
كشف الكائن |
قمع الخلفية الكهروضوئية |
ألمانيا P + F / SICK |
|
|
نظام التحكم |
وحدة تحكم قابلة للبرمجة: S7-200 PLC |
ألمانيا سيمنز |
|
|
عن بعد |
تردد العمل: 433 ميجا هرتز. مسافة الاتصال: 100 متر على الأقل إذا كانت في بيئة مفتوحة. |
استيراد IMT مخصص |
|
|
اتصال ثنائي الاتجاه ، مع شاشة LED |
|||
|
درجة الحرارة: -40 درجة مئوية ~ + 80 درجة مئوية IP67 |
|||
|
مزود الطاقة |
بطارية طاقة ليثيوم فوسفات الحديد |
جودة عالية محلية |
|
|
معلمة البطارية |
48 فولت ، 30 هـ ؛ وقت التشغيل: ≥8h ؛ وقت الشحن: 3 ساعات ؛ مرات الشحن: 1000 |
صيانة مجانية |
|
|
وضع التحكم في السرعة |
التحكم المؤازر ، عزم الدوران الثابت بسرعة منخفضة |
|
|
|
وضع التحكم في المكوك |
جهاز التحكم |
|
|
|
تشغيل الضوضاء |
≤ 60 ديسيبل |
|
|
|
متطلبات الطلاء |
إطار (أسود) أخرى (رمادي فاتح) |
|
|
|
درجة الحرارة المحيطة |
درجة الحرارة: 0 50 ℃ الرطوبة: 5٪ ~ 95٪ (بدون تكاثف) |
|
|
|
جهاز مضاد للتصادم |
تم تثبيت شريط توسيد من مادة البولي يوريثين ومستشعر مضاد للتصادم على السطح النهائي |
||
مزايا نظام أرفف البليت الراديوي

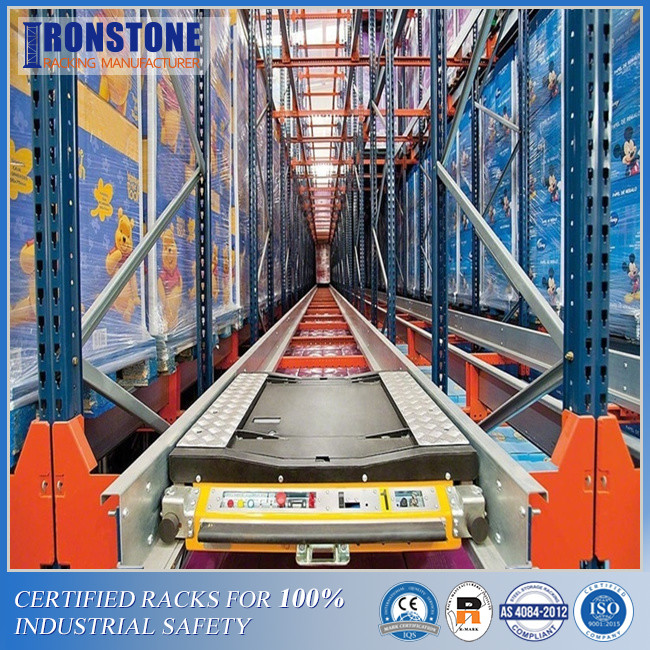

تضع الرافعة الشوكية البضائع فوق مكوك الراديو ، والذي يتحرك على طول المسار ويضع البضائع في الموضع الصحيح.عدة أجهزة استشعار تتحكم بدقة في مكوك الراديو.يمكن لمشغل الرافعة الشوكية إعطاء جميع أوامر الدخول والخروج بسهولة عبر وحدة التحكم عن بعد.
نظرًا لعدم وجود رافعة شوكية في الممرات وبسبب نظام البناء في المبنى ، لا يوجد خطر وقوع حوادث.ميزة أخرى للنظام هي أن هناك ضررًا أقل للهيكل الفولاذي لأن الرافعة الشوكية لا تصل إلى الرفوف.
تعد أنظمة النقل اللاسلكي الخاصة بنا وسيلة فعالة لتخزين البضائع السائبة مثل الأطعمة والمشروبات وغيرها من العناصر التي يتم إدخالها على منصات نقالة والتي يتم إدخالها عادةً بالسيارة أو دفعها للخلف أو تخزينها في نظام أرفف متحركة.إنها مناسبة بشكل خاص لتطبيقات SKU ذات الحجم الكبير والمنخفض.
يحول نظام النقل اللاسلكي الخاص بنا أرفف البليت الخالية من السيارات إلى حل تخزين آلي عن طريق تخزين العناصر باستخدام مكوك آلي يعمل على مسار دعم.
يتم تحميل المنصات على القضبان الأمامية من حيث يرفع المكوك البضائع وينقلها إلى أبعد نقطة في اتجاه مجرى النهر.تكتشف المستشعرات المضمنة في نظام أرفف المكوك موضع اللوح التالي وتضع الحمولة الجديدة على مسافة محددة مسبقًا ، ولكن قابلة للتعديل ، منها إلى واجهة البداية.التفريغ هو ببساطة العملية المعاكسة.
يتم التحكم في حركة مكوك البليت عن طريق جهاز التحكم عن بعد ، مما يسمح لمشغل الرافعة الشوكية بالانتقال إلى المهمة التالية بينما يقوم المكوك بنقل البليت إلى موقع التخزين الصحيح.يتم صيانة نظام النقل بواسطة رافعة شوكية قياسية.
